Klein + Hummel Telewatt VS56

    Klein + Hummel K+H Telewatt K&H VS56 VS 56 tube amp classic Röhrenverstärker

  Bitte die Einführung zu den ECL82-Gegentakt-Verstärker auf der VS55-Seite lesen!



  Der VS56 ist der Nachfolger des VS55. Obwohl sich die Geräte sehr ähnlich sehen, gibt es einige wichtige Änderungen:

- neues Design

- bessere Koppelkondensatoren

- Vorstufe nun mit ECC808-Röhren

- größere Ausgangsübertrager

- Halteklammern für die ECL82

- vollkommen neue Eingangsschaltung

- neue Schaltung im Klangreglerbereicht

- Gegenkopplung nun am 16Ω-Abgriff



  Die ECC808 sollten rauschärmer sein als die ECC83, aber die kleine Verbesserung in Hinblick auf das Grundrauschen ist wohl eher auf die verbesserte Eingangschaltung zurückzuführen.



  Letztlich machen die größeren Ausgangs-übertrager dieses Modell zu einem der am besten klingenden K+H Röhrenverstärker.



  Meine persönliche Empfehlung gilt der abgebildeten Version ohne die beiden weiteren Schalter.

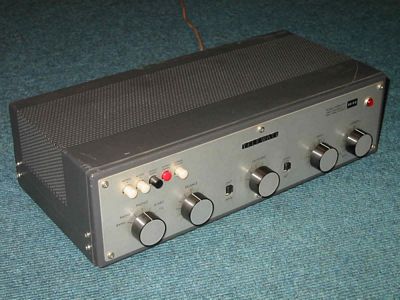

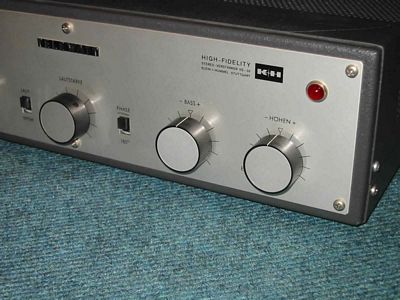

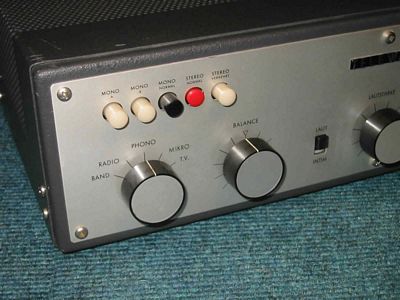

Frühe Version des VS56






später VS56 mit 2 weiteren Schaltern




Klein + Hummel K+H Telewatt K&H VS56 VS 56 tube amp classic Röhrenverstärker



VS56 als Telefunken V811







    Klein + Hummel K+H Telewatt K&H VS56 VS 56 tube amp classic Röhrenverstärker   Klein + Hummel K+H Telewatt K&H VS56 VS 56 tube amp classic Röhrenverstärker

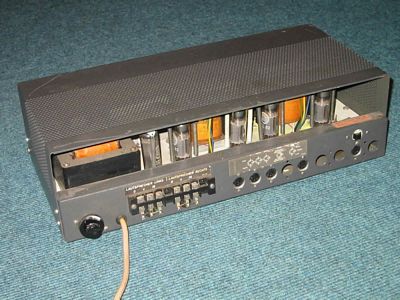

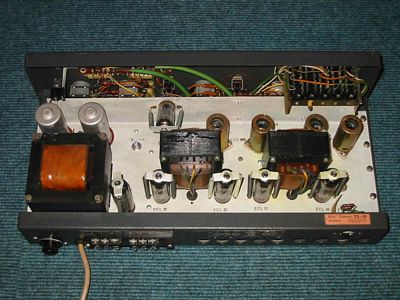

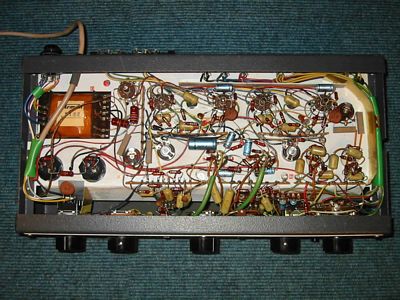

VS56 Innenansicht



    Klein + Hummel K+H Telewatt K&H VS56 VS 56 tube amp classic Röhrenverstärker

Klein + Hummel K+H Telewatt K&H VS56 VS 56 tube amp classic Röhrenverstärker




    Klein + Hummel K+H Telewatt K&H VS56 VS 56 tube amp classic Röhrenverstärker

Klein + Hummel K+H Telewatt K&H VS56 VS 56 tube amp classic Röhrenverstärker

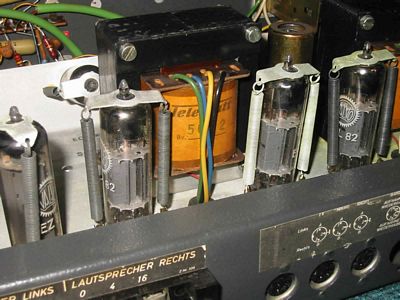

VS56 mit größeren AÜ als im VS55



    Klein + Hummel K+H Telewatt K&H VS56 VS 56 tube amp classic Röhrenverstärker

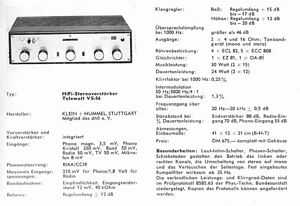

VS56 Datenblatt



VS56 Schaltplan
